HXPnR-M、HXPnR-C、HXPnR-Ω系列單極組合式滑觸線由M型、C型、Ω型銅導管與相配置的PVC絕緣護套、外置式集電器以及與之相對應的支架、端口、喇叭口、接頭滑座等組件組合而成。該產品以其體積小、結構緊湊、性能穩定、組合自由等特點被廣泛地應用于汽車、郵電、機械、化工、煙草、電器等行業的輸送線、檢測線作為移動供電和信號傳輸。
?

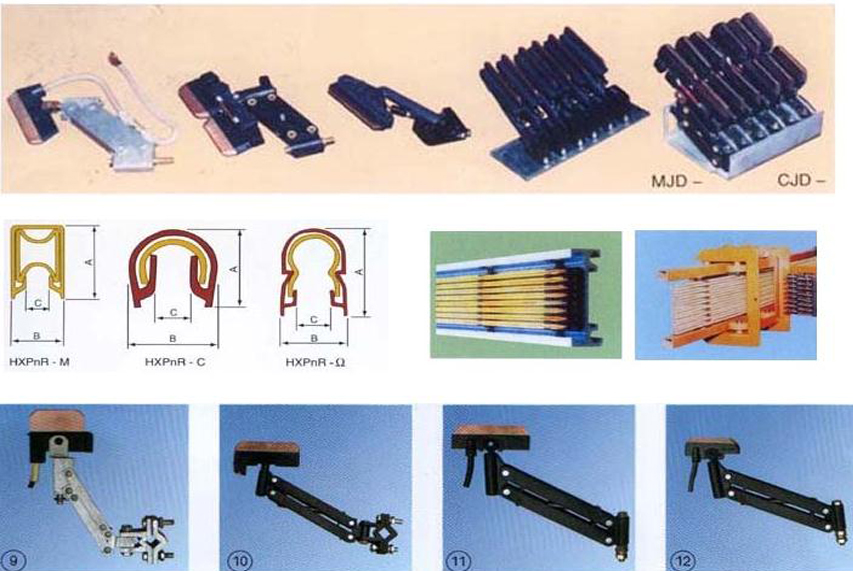

(C,M,Ω)型滑觸線技術規格
|
HXPnR-M、HXPnR-C、HXPnR-Ω系列單極組合式滑觸線
The series of
HXPnR-M、HXPnR-C、HXPnR-Ω?monople assembled
busbars
|
|||||
|
型號規格
Type &
spec
|
滑觸線截面尺寸Busbar size (mm)
|
載流（A）
Curre（A）
|

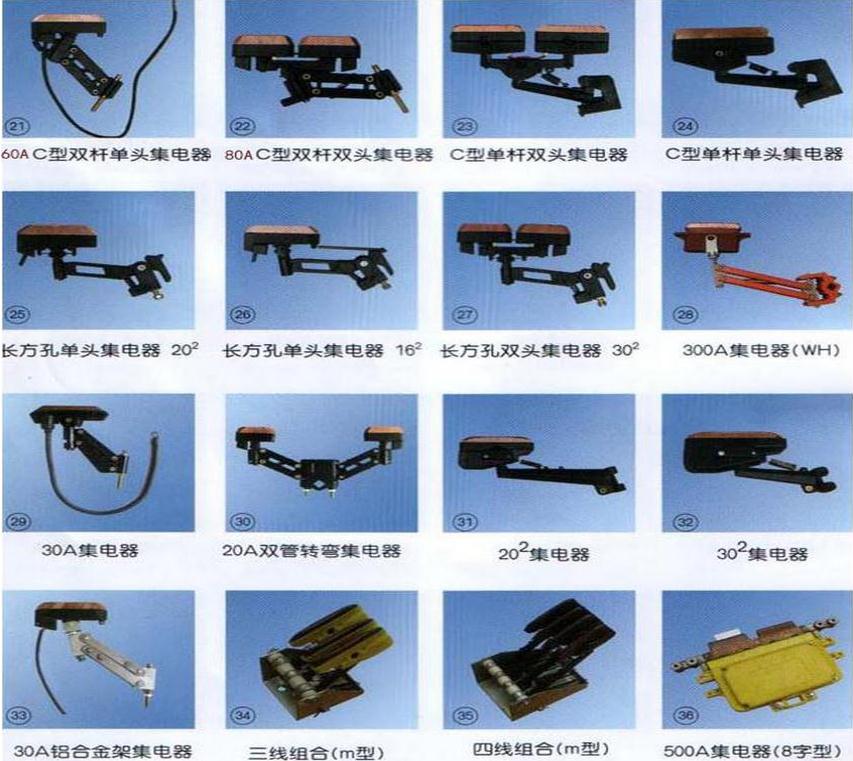

適配外置式集電器
Suitable current
collector
|
||
|
A
|
B
|
C
|
|||
|
HXPnR-M-100
|
15.2
|
9.6
|
3.8
|
100
|
MJD-100-M1.MJD100-M2
|
|
HXPnR-C-120
|
15.8
|
14.8
|
5.4
|
120
|
MJD-120-C1.MJD120-C2
|
|
HXPnR-Ω-100
|
17.8
|
12
|
6.1
|
100
|
MJD-100-?Ω
|
|
注：1、滑觸線標準長度：4m。2、HXPnR-M、HXPnR-C及HXPnR-Ω性能相同，幾何形狀不同。
Note：1、Standard busbar
length：4m.??2、Same performance,
different dimension.
|
|||||
?
